Histoire derrière PlantUML

• Quelques références:

  • PlantUML - Wikipedia
  • PlantUML - Recent changes
  • A coffee with Arnaud Roques (creator of PlantUML)

Pourquoi PlantUML - Simplicité

Pourquoi PlantUML - Documentation vivante

Pourquoi PlantUML - Automatisable

• Plus besoin d’opérations manuelles désagréables puisqu’on a une application en ligne de commande

• L’outil devient le compilateur pour votre documentation

• À ce titre, on peut même l’enrober dans un Makefile ou tout autre build system au choix

• Nous en parlerons plus en détails dans quelques “slides”

Installation - Requis

Installation - Requis (suite)

• Il est possible que votre distribution linux ou package manager osx offre également un packet du même genre.

  Je vous laisse cependant l’exercice de le découvrir vous même.

• Pour tout autres plateformes, il s’agit d’installation les dépendances, télécharger plantuml.jar et de le rouler via la JVM.

  $ export GRAPHVIZ_DOT=/path/to/graphviz/dot
  $ java -jar /path/to/my/downloaded/plantuml.jar -help
  # ..

  À noter GRAPHVIZ_DOT permettant de spécifier l’emplacement d’installation de l’exécutable dot.

• Il pourrait être également utile (dépendamment des outils utilisés) d’exposer l’emplacement d’installation de plantuml.jar via PLANTUML_JAR_PATH.

Utilisation - Ligne de commande

Utilisation - Ligne de commande (suite)

Utilisation - Makefile

• On peut en quelques lignes se faire un petit makefile (gnu dans ce cas-ci) permettant de produire des images (*.svg dans ce cas) pour l’ensemble des fichier de code *.puml dans une arborescence de répertoires:

  MKF_CWD := $(shell pwd)
  OUTPUT_REL_DIR := .
  SRC_PUML := $(shell \
      find . -mindepth 1 -type f -name '*.puml' -printf '%P\n')
  OUT_SVG_FROM_PUML := $(patsubst \
      %.puml,$(OUTPUT_REL_DIR)/%.svg,$(SRC_PUML))


  .PHONY: all clean svg-from-puml clean-svg-from-puml
  all: svg-from-puml
  clean: clean-svg-from-puml
  svg-from-puml: $(OUT_SVG_FROM_PUML)
  clean-svg-from-puml:
      rm -f $(OUT_SVG_FROM_PUML)

  .SECONDEXPANSION:
  $(OUTPUT_REL_DIR)/%.svg : %.puml | $$(@D)/.
      plantuml -tsvg -o "$(MKF_CWD)/$(@D)/" "$<"

  $ make
  plantuml -tsvg -o "/my/cwd/./" "AtRoot.puml"
  plantuml -tsvg -o "/my/cwd/SubDir/" "SubDir/InSubDir.puml"
  $ tree
  .
  ├── AtRoot.puml
  ├── AtRoot.svg
  ├── Makefile
  └── SubDir
      ├── InSubDir.puml
      └── InSubDir.svg

  1 directory, 5 files

  • Un avantage vis-à-vis plantuml -r (mode récursif de PlantUML) c’est qu’on a un bien meilleur contrôle sur les images en sortie (où on les envoi, etc).
  • Également, le makefile ne relancera pas la commande si le fichier de source est inchangé.

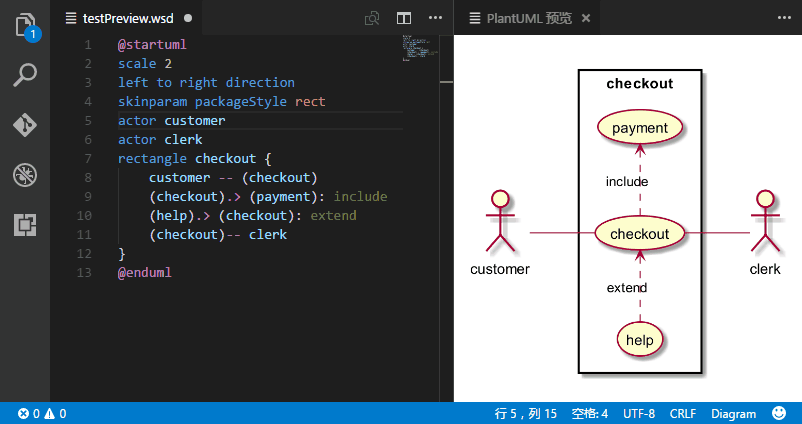

Utilisation - Extension vscode

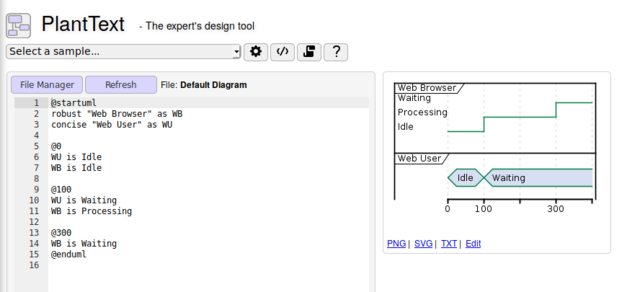

Utilisation - Cloud

Pour tous nos amis qui ont la tête dans les nuages, plusieurs solutions s’offrent à vous:

• PlantUML for Confluence Cloud - Atlassian Marketplace

  Le plugin est même gratuit, ce qui est plutôt rare chez Atlassian!

• PlantUML in draw.io

  Il semblerait que ce système de diagram libre supporte également PlantUML.

Utilisation - Microsoft Word / Open office

• Il existe également une intégration Libre/Open office:

  Libo_PlantUML - PlantUML in LibreOffice

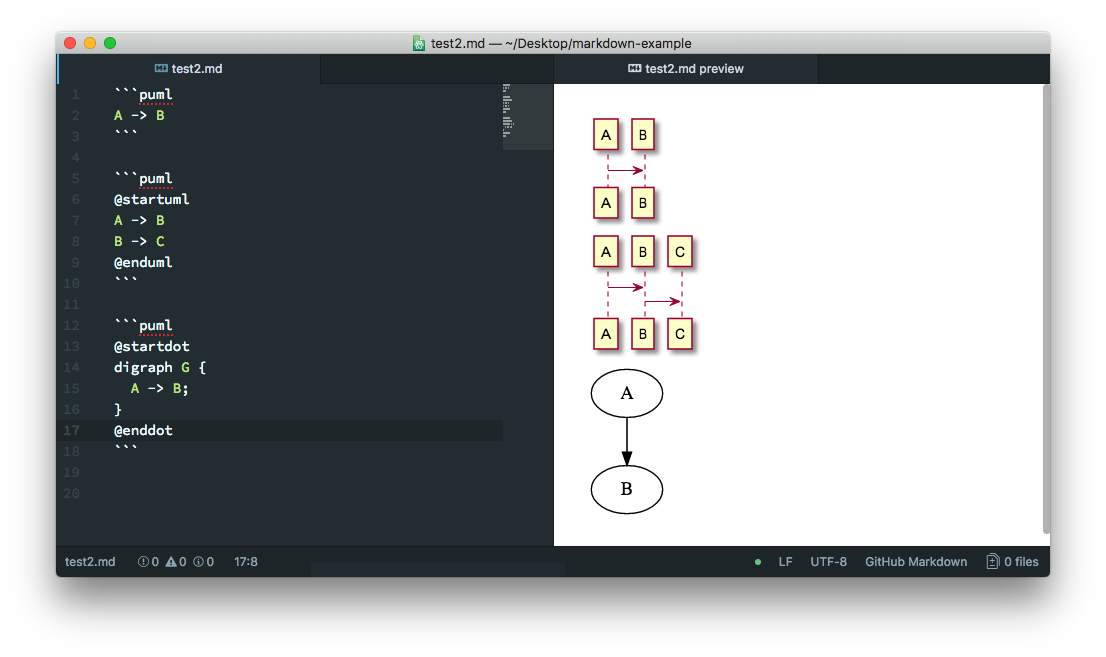

Utilisation - À même un doc markdown

• Une extension vscode et atom supportant le rendu de blocs de code PlantUML se trouvant directement dans un fichier markdown (*.md).

  • Support l’import de fichier *.puml externe via la directive @import.
  • Support plusieurs autres types de diagrammes / visualisations.
  • L’intérêt ici c’est de se servir des diagramme pour expliquer quelque chose: le diagramme vient en support au texte.

• Il est également assez simple d’automatiser workflow en combinant pandoc, PlantUML et un build system au choix (e.g.: gnumake).

  Voir pandoc-md-wiki pour un example d’intégration. Cette présentation en est d’ailleur un example.

Utilisation - Autres

• On trouve des intégration PlantUML avec pratiquement tout les outils de développement ayant un minimum de sérieux.

  Un peu au même titre que Graphviz - Dot

• PlantUML - Intégration Doxygen

  Possible d’intégrer à Doxygen avec quelques efforts.

• PlantUML - Intégration Sphinx

  Même chose pour Sphinx. Il s’agit d’un package contribué.

• Tools using the PlantUML language

  Pour tout le reste.

Types de diagrammes - Sequence

@startuml
hide footbox
actor user
participant webfrontend
participant webserver
participant hwdevice
participant os

user -> hwdevice ++ : power on
hwdevice -> hwdevice ++: boot process
hwdevice -> os ++: boot loader
os -> webserver **: launch
activate webserver
return success
os -> webfrontend **: launch
activate webfrontend
webfrontend -> webserver ++: request html ui
return html ui
webfrontend --> os : success
deactivate webfrontend
@enduml

Types de diagrammes - Sequence (suite)

@startuml
hide footbox
actor user
participant webfrontend
participant webserver
participant hwdevice
participant os

user ->> webfrontend ++: click on process button
webfrontend -> webserver ++: request processing result
webserver -> hwdevice ++: request sensor state\nsample (camera, etc)
return sensors states
webserver -> webserver ++: process sensor states
return result
webfrontend -> webfrontend ++: render into images
return images
webfrontend ->> user: images as light
@enduml

• Plus de détails: PlantUML - Sequence

Types de diagrammes - Class

@startuml
interface Animal {
    +get_name(): str
    +get_legs(): Leg[]
}

class Leg
class Fin
class Dog {
    +barks()
}
class Master {
    +run()
}

Animal <|-- Dog: inherits
Animal <|-- Dolphin: inherits
Lion -|> Animal: inherits

Lion o--> "0-1" Dog: hold in its mouth
Lion o--> "0-1" Master: hold in its mouth
Dog *--> "4" Leg: has
Dolphin *--> "0" Leg
Dolphin *--> "1" Fin

Dog ..> Master: depends on its
@enduml

• Plus de détails: PlantUML - Class

Types de diagrammes - Activity

@startuml
start
-> <u>**Systemd supports parallel boot!**</u>;
partition "System Boot" {
  fork
    partition "Update System" {
      if (requires updates?) then
        repeat :Download <u>*app*</u> update package;
        repeat while (not ok and retry count\nnot exhausted)
        if (download package?) then
          -[#green]->
          :Installing new <u>*app*</u> package;
        else
          -[#red]-> Cannot proceed, this is not safe!
          **shuting down** the system...;
          end
        endif
      endif
    }
  fork again
    :Launching postgres db;
    :Launching application backend;
  end fork
}
:Lauching application;
stop
@enduml

• Plus de détails: PlantUML - Activity

Types de diagrammes - Timing

@startuml
scale 1 as 100 pixels
Title Power of a street light as a function of time
legend
february 18 2017
end legend
header: Test MY-MODEL

robust "Street light power 80000 (kWh) as P" as P
robust "Requested (%)" as R
P has 0.07,0.06,0.05,0.04,0.03,0.02,0.01,0.00
R has 100,90,80,70,60,50,40,30,20,10,0

@0
P is 0.00: 15:00
R is 0
@1
P is 0.00
R is 0
@2
P is 0.02 : 17:00
R is 30
@3
P is 0.08 : Sun set
R is 80
@4
P is 0.04
R is 80
@enduml

• Plus de détails: PlantUML - Timing

Types de diagrammes - State

@startuml
state "Awaiting input" as State1
state "Looking for matches" as State2
state "Processing selection" as State4

[*] -> State1
State1 --> State2 : Input received
State1 --> [*] : Timeout
State2 --> State1 : No matches / To many matches
State2 --> State4 : Single match
State2 --> State3 : Multiple maches found
state State3 {
  [*] --> State3A
  state "CursorOnMatch1" as State3A
  state "CursorOnMatch2" as State3B
  State3A --> State3B: Arrow down
  State3A --> [*]: Enter / Esc / Ctrl+c
  State3B --> State3A: Arrow up
  State3B --> [*]: Enter / Esc / Ctrl+c
}

State3 --> [*] : Selection rejected / Aborted
State3 --> State4 : Single match selected
State4 --> [*]: Done
@enduml

• Plus de détails: PlantUML - State

Types de diagrammes - Use Case

@startuml
left to right direction
skinparam packageStyle rectangle
actor customer
actor clerk
rectangle checkout {
  customer -- (checkout)
  (checkout) .> (payment) : include
  (help) .> (checkout) : extends
  (checkout) -- clerk
}
@enduml

• Plus de détails: PlantUML - Use Case

Types de diagrammes - Component

@startuml

package "Some Group" {
  HTTP - [First Component]
  [Another Component]
}

node "Other Groups" {
  FTP - [Second Component]
  [First Component] --> FTP
}

cloud {
  [Example 1]
}


database "MySql" {
  folder "This is my folder" {
    [Folder 3]
  }
  frame "Foo" {
    [Frame 4]
  }
}


[Another Component] --> [Example 1]
[Example 1] --> [Folder 3]
[Folder 3] --> [Frame 4]

@enduml

• Plus de détails: PlantUML - Component

Types de diagrammes - Autres UML

Voici d’autres diagrammes que je n’ai pas encore eu l’occasion ou trouvé le besoin d’utiliser:

• Plus de détails: PlantUML - Deployment
• Plus de détails: PlantUML - Object
• Plus de détails: PlantUML - All diagram types

Types de diagrammes - Entity Relationship

Une extension des diagrammes de classes permettant de faire de la schématisation DB.

@startuml
skinparam linetype ortho

entity "Class" as e_class {
  *class_id : number <<generated>>
  --
  *name : text
}

entity "Student" as e_student {
  *student_id : number <<generated>>
  --
  class_id : number <<FK>>
  phone_number : text
}

entity "Teacher" as e_teacher {
  *teacher_id : number <<generated>>
  --
  *class_id : number <<FK>>
  other_details : text
}

e_class }|..o{ e_student: includes / goes to
e_class ||..o{ e_teacher: is taught / teaches
e_student }|..|{ e_teacher: has
@enduml

• Plus de détails: PlantUML - Entity Relationship

Types de diagrammes - Mind Map

@startmindmap
+ OS
++ Ubuntu
+++ Linux Mint
+++ Kubuntu
+++ Lubuntu
+++ KDE Neon
++ LMDE
++ SolydXK
++ SteamOS
++ Raspbian
-- Windows 95
-- Windows 98
-- Windows NT
--- Windows 8
--- Windows 10
@endmindmap

• Plus de détails: PlantUML - MindMap

Types de diagrammes - Gantt

Pour Cédric et autre gestionnaires:

@startgantt
[Prototype design] lasts 13 days and is colored in Lavender/LightBlue
[Test prototype] lasts 9 days and is colored in Coral/Green and starts 3 days after [Prototype design]'s end
[Write tests] lasts 5 days and ends at [Prototype design]'s end
[Hire tests writers] lasts 6 days and ends at [Write tests]'s start
[Init and write tests report] is colored in Coral/Green
[Init and write tests report] starts 1 day before [Test prototype]'s start and ends at [Test prototype]'s end
@endgantt

• Plus de détails: PlantUML - Gantt

Types de diagrammes - WBS

@startwbs
+ New Job
++ Decide on Job Requirements
+++ Identity gaps
+++ Review JDs
++++ Sign-Up for courses
++++ Volunteer
++++ Reading
++- Checklist
+++- Responsibilities
+++- Location
++ CV Upload Done
+++ CV Updated
++++ Spelling & Grammar
++++ Check dates
---- Skills
+++ Recruitment sites chosen
@endwbs

• Plus de détails: PlantUML - Work Breakdown Structure

Types de diagrammes - GUI Mock

Via Salt, on peut même faire du design d’interfaces graphique!

@startsalt
{+
{* File | Edit | Source | Refactor
 Refactor | New | Open File | - | Close | Close All }
{/ General | Fullscreen | Behavior | Saving }
{
    { Open image in: | ^Smart Mode^ }
    [X] Smooth images when zoomed
    [X] Confirm image deletion
    [ ] Show hidden images
}
[Close]
}
@endsalt

Types de diagrammes - GUI State machine

Un autre example vraiment très intéressant permettant d’inclure Salt à même un diagramme d’état. Je ne montrerai pas le code puisque trop long, mais voici tout de même le résultat:

• Plus de détails: PlantUML - Salt

Types de diagrammes - Dot

Puisque PlantUML dépend déjà de Graphviz, un support du language dot est offert.

@startdot
digraph foo {
  node [style=rounded]
  node1 [shape=box]
  node2 [fillcolor=yellow, style="rounded,filled", shape=diamond]
  node3 [shape=record, label="{ a | b | c }"]

  node1 -> node2 -> node3
}
@enddot

• Plus de détails: PlantUML - PlantUML - Dot

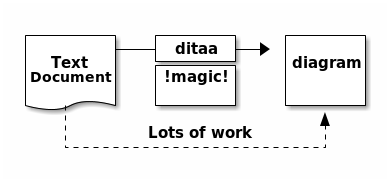

Types de diagrammes - Ditaa

Le diagram parfait pour les artistes ASCII. Via outil ditaa installable et utilisable séparément.

@startditaa
+--------+   +-------+    +-------+
|        +---+ ditaa +--> |       |
|  Text  |   +-------+    |diagram|
|Document|   |!magic!|    |       |
|     {d}|   |       |    |       |
+---+----+   +-------+    +-------+
    :                         ^
    |       Lots of work      |
    +-------------------------+
@endditaa

• Plus de détails: PlantUML - Ditaa

Usage avancé - Diagramme réutilisables

• Inclusion par path relatif:

  ./my-shared.iuml:

  class MyClass1
  '..

  ./my-diagram.puml:

  !%include ./my-shared.iuml

• Configuration par défaut: ./my-config.iuml:

  skinparam backgroundColor Silver
  '..

  $ plantuml -I"./my-config.iuml" # ..
  # ..

Usage avancé - Libraries globales

• Include search path:

  $ java -Dplantuml.include.path="/path/to/my/includes/dir" -jar plantuml.jar # ..
  # ..

• Permet d’inclure certaines libraries réutilisable à travers les projets.

  En particulier pratique pour les styles mais sans y être limité.

• Par example:

  $ tree /path/to/my/includes/dir
  /path/to/my/includes/dir
  ├── my-cross-project.iuml
  └── my-other-cross-project.iuml

  0 directories, 1 file

  @startuml
  !%include my-cross-project.iuml
  ' Use my shared library.
  my_fn("my-arg1", 22, "blablabla")
  @enduml

Usage avancé - Réutilisation

• PlantUML vient avec un préprocesseur simple.

• Permet un certain niveau de réutilisation de diagrammes / parties de diagrammes et configuration.

• On peut par example penser à un diagramme paramétrable.

  ./my-parameterizable.iuml:

  !function $var_exists_or_default($varname, $default_value)
  !if (%not(%variable_exists($varname)))
  %set_variable_value($varname, $default_value)
  !endif
  !endfunction

  $var_exists_or_default("$my_param_a", 5)
  $var_exists_or_default("$my_param_b", 10)

  robust "MyEntity" as myEntity

  @$my_param_a
  myEntity is StateA
  @$my_param_b
  myEntity is StateB
  !$my_computed_c = $my_param_a + $my_param_b
  @$my_computed_c
  myEntity is StateC

  • Lorsque paramétré par ./my-concrete-diagram.puml

    !$my_param_a = 20
    !include ./my-parameterizable.iuml

    resultat page suivante.

Usage avancé - Réutilisation (suite)

• Donne:

• On remarque StateC commence à 30 plutôt que 15 que l’on aurait obtenu par défaut.

Usage avancé - Éviter la répétition

• Il arrive parfois que l’on se trouve à répéter un certain patron (timing diagram, etc).

• Le préprocesseur à la rescousse!

• Il est en effet possible de répéter un bout de diagramme plusieurs fois via une fonction récursive:

  @startuml
  !function $my_recursive_fn($rec_it, $n_times)
  !if ($rec_it < $n_times)

  ' **Pattern** to be repeated here.

  'Recurse
  $my_recursive_fn($rec_it + 1, $n_times)
  !endif
  !endfunction

  ' Will repeat **Pattern** trice.
  $my_recursive_fn(0, 3)
  @enduml

  @startuml
  ' **Pattern** to be repeated here.
  ' **Pattern** to be repeated here.
  ' **Pattern** to be repeated here.
  @enduml

Usage avancé - Éviter la répétition (suite)

Un example concret:

@startuml
interface MyInterface

!function $my_recursive_fn($rec_it, $n_times)
!if ($rec_it < $n_times)

'**Pattern**
MyInterface <|-- MyDescendant##$rec_it

'Recurse
$my_recursive_fn($rec_it + 1, $n_times)
!endif
!endfunction

' Will repeat **Pattern** trice.
$my_recursive_fn(0, 3)
@enduml

• Plus de détails: PlantUML - Preprocessing

Usage avancé - Aspect visuel

@startuml
skinparam backgroundColor LightYellow
skinparam state {
  StartColor MediumBlue
  EndColor Red
  BackgroundColor Peru
  BackgroundColor<<Warning>> Olive
  BorderColor Gray
  FontName Impact
}

[*] --> NotShooting

state "Not Shooting State" as NotShooting {
  state "Idle mode" as Idle <<Warning>>
  state "Configuring mode" as Configuring
  [*] --> Idle
  Idle --> Configuring : EvConfig
  Configuring --> Idle : EvConfig
}

NotShooting --> [*]
@enduml

Usage avancé - Aspect visuel (suite)

@startuml

skinparam backgroundColor #AAFFFF
skinparam activity {
  StartColor red
  BarColor SaddleBrown
  EndColor Silver
  BackgroundColor Peru
  BackgroundColor<< Begin >> Olive
  BorderColor Peru
  FontName Impact
}

(*) --> "Climbs on Platform" << Begin >>
--> === S1 ===
--> Bows
--> === S2 ===
--> WavesArmes
--> (*)

@enduml

• Plus de détails: PlantUML - Skinparam

Usage avancé - Library standard

Il existe des dépôts pour Amazon AWS, Kubernetes, la suite Office, etc. Petit example (AWS):

@startuml
!include <aws/common>
!include <aws/Storage/AmazonS3/AmazonS3>
!include <aws/Storage/AmazonS3/bucket/bucket>

AMAZONS3(s3_internal)
AMAZONS3(s3_partner,"Vendor's S3")
s3_internal <- s3_partner
@enduml

• Plus de détails: PlantUML Standard Library

Usage avancé - Génération de code à partir de diagramme et l’inverse

• Ce n’est pas quelque chose que j’ai eu l’opportunité de faire mais il semble exister plusieurs outils basé sur PlantUML pour faire ceci dans certain contextes:

  • jupe/puml2code: PlantUML code generator
  • grafov/plantuml2mysql - UML to SQL
  • Phil Factory - UML to SQL
  • chippyash/db-plantuml

• Maintenant, est-ce que ceux-ci fonctionnent bien, à vous de voir!

• Également, pour une expérience plus interactive (non lié à PlantUML):

  Sourcetrail

  Référence de Jérôme.

  Un outil permettant d’explorer visuellement une base de code supportant C, C++, Java, Python.

À-propos - Outils similaires

• WebSequenceDiagrams

  Celui qui aura inspiré l’auteur.

  Permet de faire des diagrammes de séquence.

• flowchart.js

  Permet de faire des diagrammes d’activité / diagrammes blocs.

• js-sequence-diagrams

  Permet de faire des diagrammes de séquence.

• mermaid

  Permet de faire: activité, séquence, Gantt, class, state, etc.

  Celui qui se rapproche le plus de PlanUML au niveau de la largeur de couverture.

• wavedrom

  Permet de faire des timing diagrams.

À-propos - Ressources

• https://plantuml.com

  Le site officiel. Vous y trouverez un documentation généralement assez complète sur chacun des types de diagrammes (beaucoup d’examples).

• PlantUML Q&A

  Lorsque vous avez des questions plus pointues, une petite recherche / poser une question sur le forum officiel est un des meilleur moyen d’obtenir une réponse avant d’aller fouiller le code source.

  Je vous conseille de vous abonner au flux RSS de ce forum pour les nouveautés.

• Real World PlantUML

  Grosse librairie comportant des example des différents types de diagrammes.

• All Skin Parameters

  Une excellente documentation de la grosse majorité des paramètres permettant de changer l’aspect visuel. À noter, tout n’est malheureusement pas là.

• External and useful links

  Plusieurs références vers des outils utilisant ou liés à PlantUML.

À-propos - Cette présentation

• À noter qu’une grande partie des examples proviennent ou ont été adapté à partir de ceux fournis sur https://plantuml.com.

  Merci donc à l’auteur original.

• Powered by pandoc, plantuml and nix.

  Cette présentation est écrite en Pandoc’s Markdown, les diagrammes plantuml sont tout générés on the fly via plantuml lors du build de cette documentation. Il ont donc été testés avec la version de plantuml fournie par l’environement nix shell.nix à la racine de ses sources.

• Plusieurs morceaux ont été empruntés à pandoc-md-wiki, en particulier:

  • Filtres pandoc
  • Syntax highlight pour plantuml

• Pour les intéressés, le code source permettant de compiler cette présentation ainsi que le résultat de cette compilation ont été rendu publics aux emplacements respectif suivants:

  • https://github.com/jraygauthier/jrg-slides-plantuml
  • https://jraygauthier.github.io/jrg-slides-plantuml/
